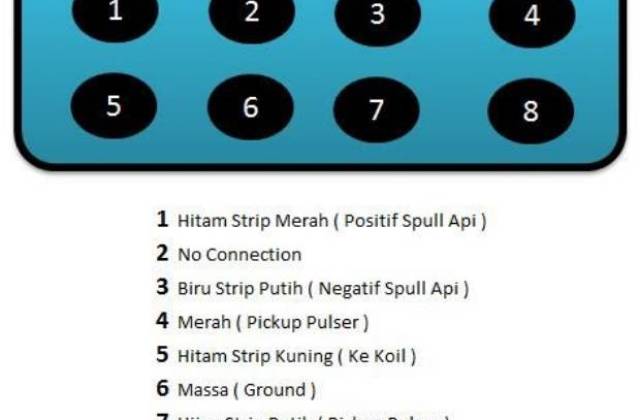

Yamaha RX king memanglah motor tua yang menggunakan mesin dengan teknologi 2 stroke atau 2 langkah, mesin jenis ini memiliki tenaga yang sangat buas dibandingkan dengan motor bertipe 4 tak, karena setiap 2 langkah/dua putaran kruk as mesin ini mendapatkan 1x tenaga ledakan, sedangkan untuk motor 4 tak kruk as harus berputar 4x dan baru mendapat 1x ledakan tenaga, dan CDI yang di gunakan pada Yamaha RX King ini masih berjenis ac, menggunakan kabel bersoket, dengan berbagai macam warna, dan setiap warna memiliki fungsi yang berbeda, oke dibawah ini adalah skema jalur pemasangan cdi rx king berdasarkan warna kabel. Baca Juga:Jalur Kabel CDI RX KingOrange : Jalur ke koil. : Jalur ke koil. Hitam : Jalur ke Massa atau tempel ke rangkaHitam – putih : Jalur ke Kunci kontak, setelah itu tersisa 1 kabel lagi pada kontak, sambung saja ke massa: Jalur ke Kunci kontak, setelah itu tersisa 1 kabel lagi pada kontak, sambung saja ke massa Hitam – Merah : arus ke Input Spul: arus ke Input Spul Putih – Hijau : Arus Pulser (-)– : Arus Pulser (-) Putih – Merah : arus Pulser (+) Oke semoga artikel yang saya berikan di atas bisa bermanfaar bagi kita semua, terimakasihUntuk anda para pengguna sejati motor yamaha rx king, dan menglami masalah pada bagian pengapian seperti lupa jalur warna kabel CDI karena soket atau kabelnya sudah ubahan, di sini di motorganas akan memberikan skema pemasangan cdi yamaha rx king agar motor anda bisa hidup kembali, maka dari itu simak dengan teliti jalur kabel cdi yang akan saya berikan dibawah nanti.
Rangkaian sistem pengapian yamaha rx king adalah sebuah sistem pengapian yang menggunakan arus ac pada pengapian rx king di lengkapi dengan spul cdi koil. Untuk lebih jelasnya bisa disimak diagram gambar berikut ,Rangkaian sistem pengapian ini untuk memudahkan kita menganalisa bisa dimulai dari CDI. Dimana CDI RX king ini terdapat 5 bagian kabel yang berbeda2 tujuannya ;_kabel merah hitam merupakan jalur dari CDI menuju spull pengapian_kabel merah putih adalah kabel CDI tersambung ke pulser yang terdapat di bak magnet berfungsi mengirim sinyal pengapian menuju CDI__kabel warna hitam adalah kabel ground atau massa. _kabel Oren merupakan kabel dari CDI menuju Coil untuk mengalirnya arus pengapian yang nantinya akan di naikkan tegangan arus nya oleh coil__Dan yang terakhir kabel hitam putih , kabel tersebut merupakan kabel yang mengarah ke kunci kontak , yang berguna untuk mematikan mesin,Gimana sudah mengerti kan sekarang , apabila sudah memahami jalurnya , saya kira tidak akan mengalami kesulitan saat kita dihadapkan masalah pengapian Yamaha RX king satu ini . Mungkin cukup sekian ulasan iniTerimakasih , semoga bermanfaatEditorYasser speed shop
